Chusteczki ESD do pomieszczeń czystych - Laser-Uszczelnione krawędzie, 9" × 9"

Przewodząca,-włóknista chusteczka do pomieszczeń czystych, która wychwytuje cząstki stałe i odprowadza ładunek statyczny w tym samym przebiegu, przeznaczona do użytku w pomieszczeniach czystych klasy 4 (klasa 10) według ISO.

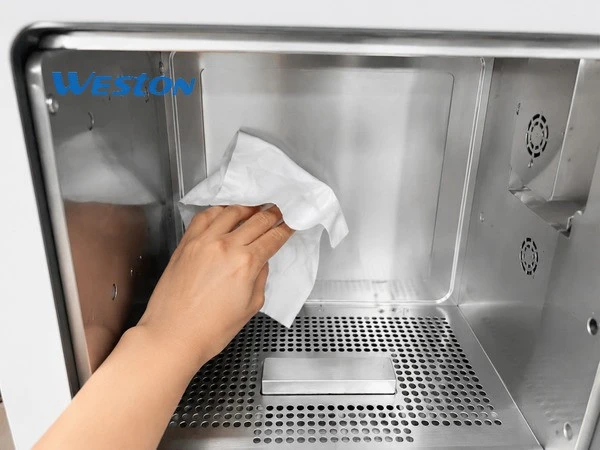

ESD Cleanroom Wipes cleaning delicate metal box

Dlaczego ta chusteczka jest inna

Większość chusteczek do pomieszczeń czystych ma uchwytalbousuwanie cząstekLubdobra kontrola statyczna i kompromis z drugiej strony. Ta chusteczka jest tkana, - nielaminowana ani pokryta - przewodzącym włóknem przechodzącym przez poliestrową (lub poliestrową-nylonową) podstawę, dzięki czemu właściwości antystatyczne nie ulegają-spraniu, rozrzedzeniu ani blaknięciu po wielokrotnym użyciu.

Podstawowe cechy produktu

Przewodzący splot siatki, a nie powłoka powierzchniowa

Tkane z poliestru lub poliestru-filamentu nylonowego przeplatanego-przędzą przewodzącą o wysokiej wydajności. Ponieważ przewodność jest wbudowana w samą strukturę splotu, utrzymuje się ona przez cały okres użytkowania chusteczki, zamiast ulegać degradacji po kilku użyciach, jak na przykład natryskiwanie-na-środki antystatyczne.

Opór powierzchniowy dostosowany do obsługi wrażliwej na ESD-

Rezystywność powierzchniowa wynosząca 10⁵–10¹¹ Ω - usuwa mikropył, aktywnie odciągając ładunek statyczny od czyszczonego elementu lub powierzchni, zamiast tylko przesuwać kurz.

Szybkie rozpraszanie ładunków statycznych

Czas zaniku statycznego poniżej 1,5 sekundy, przy napięciu tryboelektrycznym (generowanym-tarciu) utrzymywanym poniżej 100 V. Obie wartości można dostosować do wymagań procesowych klienta.

Krawędzie-uszczelnione laserowo

Krawędzie są wycinane-laserowo i uszczelniane, a nie różowane lub prasowane, co zapobiega strzępieniu się i{1}}odpadaniu luźnych włókien, które powstają w przypadku zwykłych ciętych krawędzi, - co jest ważne w każdym środowisku, w którym zbłąkana nić sama w sobie stwarza ryzyko zanieczyszczenia.

Konfigurowalny odstęp włókien przewodzących

Można regulować odstępy między przędzami przewodzącymi (1 cm, 1,5 cm, 2 cm lub niestandardowe) w zależności od tego, jak rygorystyczne są-wymagania antystatyczne dla danej żyłki.

Specyfikacje produktu

Atrybut	Wartość	Tolerancja specyfikacji	Metoda testowa
Tworzywo	100% poliester	-	-
Rozmiar (dł. × szer.)	22,7 × 22,4 cm (≈9" × 9")	22.8 ± 5%	IEST-RP-CC004.3
Grubość	420 μm	300–500 μm	IEST-RP-CC004.3
Waga podstawowa	118 g/m²	120 ± 5%	IEST-RP-CC004.3
Sorpcja, wewnętrzna	2,76 cm3/g	Większe lub równe 2,5 cm3/g	IEST-RP-CC004.3
Sorbencja, zewnętrzna	346,72 cm3/m²	Większa lub równa 260 cm3/m²	IEST-RP-CC004.3
Szybkość sorpcji	1 sekunda	Mniej niż lub równo 5 sekund	IEST-RP-CC004.3
Liczba cząstek (większa lub równa 0,3 μm)	123	Mniejsze lub równe 300 (Ea/ft³)	IEST-RP-CC004.3
Opór powierzchniowy	10⁵–10¹¹ Ω	Proces-regulowany	-
Czas zaniku statycznego	< 1.5 seconds	Proces-regulowany	-
Napięcie tryboelektryczne	< 100V	Proces-regulowany	-
Wykończenie krawędzi	Laserowo-uszczelnione	-	-
Przewodzący odstęp włókien	1 cm / 1,5 cm / 2 cm (dostępne na zamówienie)	-	-

Podsumowanie raportu dotyczącego zgodności i testów

Każda partia produkcyjna jest testowana pod kątem substancji objętych ograniczeniami. Poniżej znajduje się podsumowanie wyników raportu z testu nr CANEC25022464207, przeprowadzonego zgodnie z normą IEC 62321 (odpowiednik normy EN 62321) przy użyciu ICP-OES/AAS, UV-Vis i GC-MS. Limity, o których mowa, pochodzą z dyrektywy RoHS (UE) 2015/863.

Przedmiot testowy	Limit	Jednostka	MDL	Wynik
Ołów (Pb)	1000	mg/kg	2	ND
Rtęć (Hg)	1000	mg/kg	2	ND
Kadm (Cd)	100	mg/kg	2	ND
Sześciowartościowy chrom (Cr(VI))	1000	mg/kg	8	ND
Suma polibromowanych bifenyli (PBB)	1000	mg/kg	-	ND
Suma polibromowanych eterów difenylowych (PBDE)	1000	mg/kg	-	ND
DEHP	1000	mg/kg	50	ND
BBP	1000	mg/kg	50	ND
DBP	1000	mg/kg	50	ND
DIBP	1000	mg/kg	50	ND

Wszystkie poszczególne homologi mono- do deka-bromowanego bifenylu i eteru difenylowego również badano indywidualnie i zgłaszano jako ND (MDL 25 mg/kg każdy). Pełne wyniki dostępne na życzenie.

Dostępna dodatkowa dokumentacja:

Raport z testu RoHS
Raport zawartości halogenów
Raport z testu oleju silikonowego
Raport dotyczący jonów metali
Raport wytrzymałości na zrywanie (rozciąganie).
Raport czystości / cząstek (metoda IEST)

Gdzie ta chusteczka jest używana

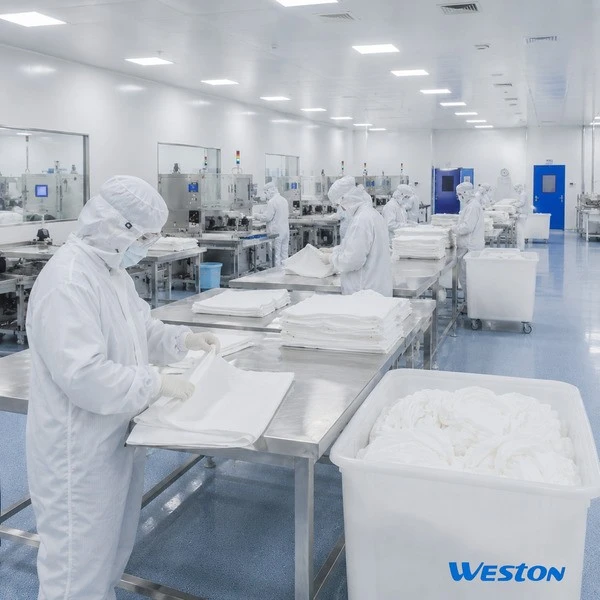

Czyszczenie i pakowanie zgodnie z klasą ISO 4 (klasa 10).

Przed wypuszczeniem na rynek każdą partię produkcyjną sprawdza się pod kątem-powyższych wartości antystatycznych, więc działanie ściereczki ESD jest potwierdzane-po-partii, a nie zakładane na podstawie specyfikacji.

Czystość sprawdzona zgodnie z protokołem IEST

Usuwanie cząstek i chłonność są mierzone przy użyciu metodologii IEST-RP-CC004.3, tego samego standardu, o którym mowa w tabeli specyfikacji powyżej -, dzięki czemu zespoły ds. kontroli jakości pomieszczeń czystych mogą-sprawdzać przychodzące partie ze znaną metodą testową, a nie zastrzeżoną.

Odstępy przewodzące dopasowane do procesu-

Ponieważ odstępy między włóknami przewodzącymi można konfigurować, to samo wycieranie podstawy można dostroić dla linii o różnej czułości statycznej -, na przykład szerszy odstęp 2 cm dla ogólnych obszarów obsługi i mniejszy odstęp 1 cm dla stacji obsługujących nieopakowane komponenty wrażliwe na ESD-.

Przykładowy przypadek użycia

Linia do pakowania półprzewodników obsługująca nieekranowane komponenty pomiędzy etapami testu a{0}}ładowaniem tacy wymagała wycierania, które nie pozostawiłoby włókien na powierzchni tacki (-laserowo uszczelniona krawędź) i mogłoby spowodować, że ładunek tryboelektryczny na powierzchni komponentu spadnie poniżej 100 V przed następnym etapem manipulacji (spełnianym przez<1.5s static decay spec). Batch-level anti-static verification let the line's incoming QC skip a secondary in-house resistance check.

Często zadawane pytania

P: Do jakiej klasy pomieszczeń czystych przeznaczona jest ta ściereczka?

Odp.: Został przetestowany i zapakowany pod kątem środowisk klasy ISO 4 (klasa 10), a liczba cząstek (większa lub równa 0,3 μm) została zweryfikowana zgodnie z IEST-RP-CC004.3.

P: Czy-efekt antystatyczny zmywa się czy zanika?

Odp.: Nie, - przędza przewodząca jest wpleciona w materiał, a nie powlekana na powierzchni, więc działanie ESD nie ulega pogorszeniu w porównaniu z miejscowym-pokryciem antystatycznym.

P: Jaka jest rzeczywista prędkość rozpraszania statycznego?

Odp.: Poniżej 1,5 sekundy w standardowych warunkach testowych, przy napięciu tryboelektrycznym utrzymywanym poniżej 100 V. Obydwa można dostosować do konkretnego procesu, jeśli linia wymaga szybszego zaniku napięcia lub mniejszego pułapu napięcia.

P: Czy można dostosować odstępy między włóknami przewodzącymi?

O: Tak. Standardowe opcje to odstępy 1 cm, 1,5 cm i 2 cm; inne odstępy mogą być wykonane według specyfikacji klienta.

P: Czy chusteczka jest testowana pod kątem substancji objętych ograniczeniami?

O: Tak. Każda partia jest testowana pod kątem zgodności z ograniczeniami dyrektywy RoHS (UE) 2015/863 za pomocą metod IEC 62321 (ICP-OES/AAS, UV-Vis, GC-MS), obejmujących metale ciężkie, PBB/PBDE i ftalany (DEHP, BBP, DBP, DIBP) -, wszystkie zgłoszone w odnośnym raporcie partii.

P: Czy ta chusteczka nadaje się do wielokrotnego użytku, czy-jednorazowego użytku?

O: Został zaprojektowany i przetestowany jako jednorazowy-materiał eksploatacyjny do pomieszczeń czystych; ponowne użycie nie jest zalecane, ponieważ wielokrotne pranie nie jest częścią powyższego protokołu testu kwalifikowanego.
